设备性能
1.整体采用钢体架构设计,可承受高速运行时冲击,机台运行平稳无共振噪音;
2.采用工控机搭配运动控制器,WINDOWS 7 操作系统;
3.采用手动示教及CAD导图编程模式,故障声光报警及菜单警示;
4.四轴传动平台采用精密滚珠丝杠传动系统搭配松下伺服电机;
5.配备2个胶阀,针式胶阀可搭载针头校正装置;
6.Z轴方向能根据异型器件高度自动上升及下降胶阀以调整单次涂覆高度;
7.R轴可以±170°旋转,胶阀可30°偏移,可以手动调整角度 ;
8.可实现直线、圆、弧涂覆和点胶;
9.配备一套专用涂料储胶桶,密封恒久供给方式,供料均匀一致;
10.机台配有专用清洗装置,独立清洗液容器,可自动清洗胶阀;
11.可配有废气收集、排放装置;内置滤网,废气排出可达环保标准;
12.配有SMEMA信号端口,可与其他设备线上连接;
13.高精度直流无刷马达配备不锈钢加长链条,能平滑地传送,使产品快速、稳定、准确地传送到指定位置,且不会造成产品撞伤。
14.配有控制按钮实现“急停”等功能
15.配有前门报警系统,门开启则停止工作;
16.质量追溯系统:设备具备二维码、条形码扫描功能,可根据条码记录产品信息。
注:可挂喷射阀,板卡是有高速脉冲输出端口的
17.设备自带喷涂效果检测功能,可人工实时检测喷涂品质。
18.胶水涂料范围:三防漆、三防胶水、UV三防漆、丙烯酸、聚氨酯、有机硅等涂料。

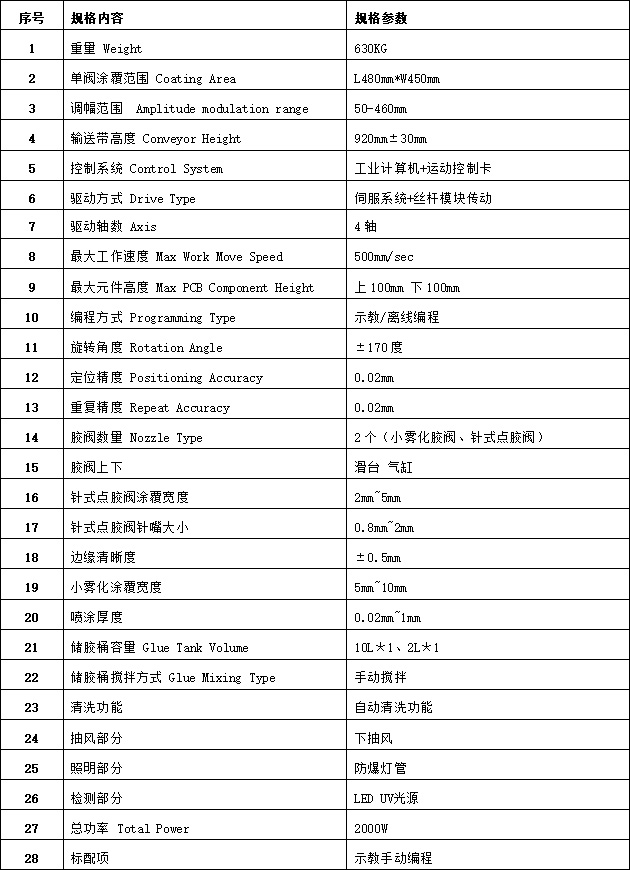

类型 | 规格 | CTU900 |
涂覆参数 | 涂覆行程 | X=450 Y=450(mm) |
元件最大高度 | 输送面上下各 90mm | |
PCB 边缘空间 | ≥ 5mm | |
单次涂覆宽度 | 2-30mm | |
传送系统 | 工作方向 | 左→右□ 右→左□ |
输送高度 | 900±20mm | |
输送速度 | 2-13m/min | |
调幅方式 | 软件全自动 + 按钮式电动 | |
运动系统 | 输送轨道 | 专用铝合金轨道 + 不锈钢链条 |
最大移动速度 | 800mm/s | |
重复精度 | ±0.02mm | |

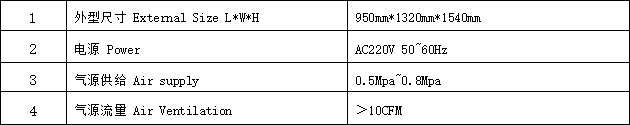

设备厂区要求 | 外型尺寸 | L950×W1320×H1910(mm) |
设备重量 | 680kg | |
传输马达功率 | DC24V 69W×2 | |
设备气压 | 0.4Mpa | |
排风量要求 | 15m3 /min | |
设备电源 | AC220V 50/60HZ | |
设备总功率 | 2.2kw | |
控制及操作系统 | 控制方式 | 工控机 + 运动卡 |
运行软件 | 华莱控制软件 +Windows 系统 | |
编程方式 | 示教 / 键鼠套 | |
通讯端口 | SMEMA 接头 |
